氣動球閥安裝說明及接線圖解

    氣動球閥安裝說明：

    氣動球閥安裝前應按規(guī)定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執(zhí)行機構線路圖）。

    準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。

    氣動球閥應安裝在管道的水平方向或垂直方向，切勿斜著安裝。

    與管道連接后，請用規(guī)定的扭矩交叉鎖緊法蘭連接螺栓。

    在訂購氣動球閥的時候，先鋒閥門有限公司都會附上一份閥門的安裝說明書，客戶可參照說明書操作安裝。（至于電磁閥可根據(jù)客戶需求可選擇24v、220v、380v）在訂購時要說明電磁閥的電壓。

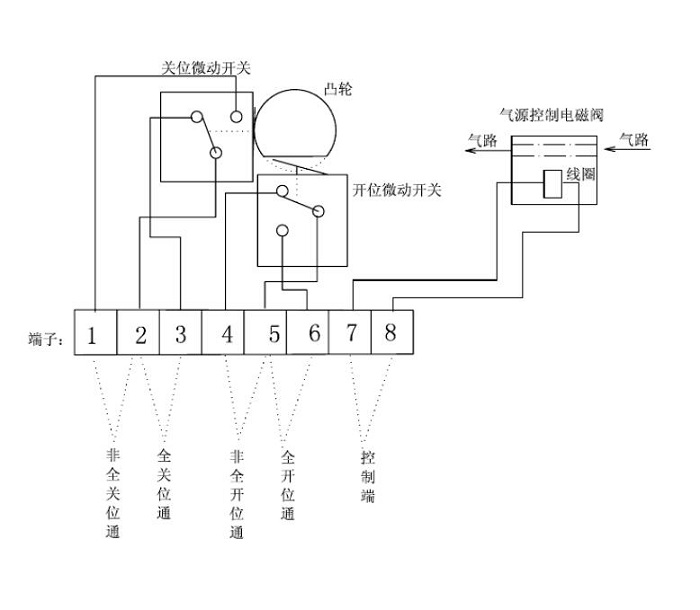

    氣動球閥接線圖如下：

                                                    氣動球閥接線圖
