三通球閥開關示意圖

三通球閥主要是用于改變介質的流向，其可以分成L型和T型，其中T型允許三個正交管線彼此通信，并斷開第三通道的連接，以進行拆分和合并；L形只能連接兩個正交管，不能同時連接第三條管，僅用作分發。

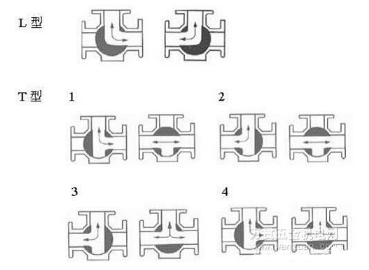

三通球閥開關示意圖如下：

                    三通球閥開關示意圖

三通球閥開關原理說明：

A、打開過程

1、在關閉位置，閥桿的機械壓力將球推向閥座。

2、逆時針旋轉手輪將閥桿朝相反方向移動，而較低的角平面將球從閥座上釋放。

3、氣門桿繼續上升，并與氣門桿螺旋槽中的導向銷相互作用，從而使球開始旋轉而沒有摩擦。

4、閥桿上升到極限位置，球旋轉到完全打開位置，直到到達完全打開位置。

B、結束流程

1、關閉時，順時針旋轉手輪，閥桿將開始下降，球?qū)㈤_始旋轉離開閥座。

2、繼續旋轉手輪。氣門桿在導銷的作用下嵌入頂部的螺旋槽中，因此氣門桿和鋼球同時旋轉90°。

3、嘗試關閉時，球旋轉90°，而沒有觸及閥座。

4、在手輪的最后幾圈中，氣門桿底部的轉角平面會機械楔住，推動球以牢固地推動氣門座并將其完全密封。
